Kunststofonderdelen houden zich niet zo goed aan toleranties als metalen onderdelen – en het verwachten dat ze dat wel doen, is de belangrijkste oorzaak van productievertragingen, kostenoverschrijdingen en geschillen met leveranciers bij spuitgieten en CNC-bewerking. Een gedraaid aluminium onderdeel kan betrouwbaar een tolerantie van plus of min 0,025 mm aanhouden; een spuitgegoten PA66-onderdeel met dezelfde geometrie zal moeite hebben om een tolerantie van plus of min 0,15 mm aan te houden, zeker wanneer rekening wordt gehouden met vochtcondities, matrijsslijtage en procesvariaties.
Deze gids zet de normen ISO 2768 en DIN 16901, in combinatie met decennia aan productiegegevens, om in praktische tolerantietabellen voor elk productieproces en elk materiaal. Gebruik deze cijfers al in de ontwerpfase om te voorkomen dat u er op kostbare wijze achter komt dat de in uw tekening aangegeven tolerantie van plus of min 0,05 mm überhaupt nooit haalbaar was.
Tolerantiemogelijkheden per productieproces
| Proces | Typische tolerantie | Het beste scenario | Slechtste scenario | Belangrijkste beperkende factor |
|---|---|---|---|---|
| CNC-bewerking (kunststof) | plus of min 0,05-0,10 mm | plus of min 0,025 mm | plus of min 0,25 mm | Thermische uitzetting tijdens het snijden |
| CNC-bewerking (metaal) | plus of min 0,025-0,05 mm | plus of min 0,005 mm | plus of min 0,15 mm | Doorbuiging van het gereedschap |
| Spuitgieten (zonder vulstoffen) | plus of min 0,10-0,30 mm | plus of min 0,05 mm | plus of min 0,50 mm | Variatie in krimp 0,1-0,31 TP3T |
| Spuitgieten (GF30) | plus of min 0,08-0,20 mm | plus of min 0,05 mm | plus of min 0,40 mm | Anisotrope krimp; slijtage van de matrijs |
| 3D-printen (SLS-nylon) | plus of min 0,15-0,30 mm | plus of min 0,10 mm | plus of min 0,50 mm | Laagresolutie; krimp van het poederbed |
| 3D-printen (SLA-hars) | plus of min 0,10-0,20 mm | plus of min 0,05 mm | plus of min 0,30 mm | Krimp na uitharding; steunsporen |
Richtlijnen voor materiaalspecifieke toleranties
Niet alle kunststoffen zijn gelijk als het gaat om maatvastheid. De belangrijkste verschillen zijn: krimp (hoe hoger, hoe breder de tolerantieband), vochtopname (nylon zet uit, PP niet), en thermische uitzettingscoëfficiënt (CTE) (bepaalt in hoeverre een onderdeel van afmeting verandert tussen de gietfase en kamertemperatuur). De onderstaande tabel geeft realistische tolerantieverwachtingen weer voor een 100 mm lang onderdeel in een goed ontworpen productiematrijs.
| Materiaal | Tolerantie (100 mm) | Krimpbereik | CTE (10⁻⁶/°C) | Effect van vocht |
|---|---|---|---|---|
| ABS (ongevuld) | plus of min 0,08-0,15 mm | 0.4-0.7% | 70-90 | Minimaal (minder dan 0,11 TP3T) |
| PC (niet gevuld) | plus of min 0,08-0,15 mm | 0.5-0.7% | 65-70 | Minimaal (minder dan 0,15%) |
| PA66 (ongevuld, droog) | plus of min 0,12-0,25 mm | 1.5-2.0% | 70-90 | +0,5-1,51 TP3T-afmeting bij 501 TP3T RH |
| PA66-GF30 | plus of min 0,08-0,18 mm | 0.2-0.6% | 20-30 | +0,3–0,81 TP3T (verminderd door het glasgehalte) |
| PP (ongevuld) | plus of min 0,15-0,35 mm | 1.0-2.5% | 100-150 | Verwaarloosbaar |
| POM (Delrin, acetaal) | plus of min 0,08-0,20 mm | 1.8-2.5% | 100-120 | Minimaal (minder dan 0,21 TP3T) |
| PEEK (ongevuld) | plus of min 0,10-0,20 mm | 1.0-1.5% | 47-55 | Minimaal (minder dan 0,11 TP3T) |
DIN 16901: De norm specifiek voor kunststoffen
DIN 16901 definieert tolerantieklassen specifiek voor kunststof spuitgietonderdelen, waarbij rekening wordt gehouden met het feit dat kunststoffen een grotere en meer variabele krimp vertonen dan metalen. De norm maakt gebruik van een reeks tolerantieklassen op basis van het nominale afmetingenbereik. Voor een maat van 100 mm komt de fijne tolerantie volgens DIN 16901 overeen met ongeveer plus of min 0,18 mm voor ongevulde, semi-kristallijne materialen zoals PA66 – ruwweg 6 keer de tolerantie die ISO 2768-m (medium) voorschrijft voor bewerkt metaal van dezelfde afmeting. Op tekeningen van kunststofonderdelen moet naar deze norm worden verwezen, en niet naar ISO 2768, om realistische verwachtingen af te stemmen met matrijzenbouwers en spuitgietleveranciers.
Ontwerpregels voor toleranties bij kunststoffen
- Geef toleranties alleen op waar dat nodig is: Pas geen algemene toleranties toe op complete onderdelen. Elke tolerantie op een tekening kost geld – de matrijzenmaker moet eraan voldoen, de spuitgieter moet het controleren en beiden brengen hiervoor kosten in rekening. Gebruik algemene toleranties voor niet-functionele oppervlakken (referentie ISO 2768 of DIN 16901) en specifieke toleranties alleen voor lagerpassingen, afdichtingsoppervlakken en montage-aansluitingen.
- Tel 0,05 mm per 100 mm bij voor vochtgevoelige materialen: De afmetingen van onderdelen van nylon (PA6/PA66) veranderen met 0,5-1,5% tussen de toestand ‘droog uit de matrijs’ en het evenwicht bij 50% relatieve vochtigheid. Een PA66-onderdeel van 100 mm dat direct uit de matrijs 100,00 mm meet, zal na conditionering 100,50-101,50 mm meten. Geef de meetconditie op (droog of geconditioneerd) of vergroot de tolerantie om het effect van vocht op te vangen.
- Schimmeltolerantie is geen onderdeel van de tolerantie: Een matrijsholte die met een nauwkeurigheid van plus of min 0,01 mm is bewerkt, levert geen onderdelen op met een afwijking van plus of min 0,01 mm. Het gietproces zorgt voor extra variatie door: krimp (1-2% van de afmeting), schommelingen in de matrijstemperatuur (plus of min 3 °C = plus of min 0,03 mm op 100 mm) en variaties in de persdruk. Houd rekening met 3-5 keer de matrijstolerantie voor de uiteindelijke onderdeelstolerantie.
- Kritische toleranties liggen dicht bij de poort: Afmetingen die dichter bij de ingang liggen, vertonen een hogere vuldruk en een kleinere krimpvariatie. Een onderdeel van 100 mm lang met tolerantiekritische kenmerken aan het uiteinde (tegenover de ingang) zal 2 tot 3 keer zoveel maatvariatie vertonen als dezelfde kenmerken die zich dicht bij de ingang bevinden. Bepaal de plaats van de ingang zo dat kritische kenmerken als eerste worden gevuld.
- Houd rekening met slijtage van de matrijs gedurende de levensduur: Bij ongevulde kunststoffen slijten matrijsholtes 0,001-0,003 mm per 10.000 schoten, en bij met glas gevulde soorten 0,005-0,015 mm per 10.000 schoten. Over een levensduur van 200.000 spuitcycli kan GF30 een holte met 0,1-0,3 mm vergroten. Ontwerp bij de start van de matrijs op het midden van de tolerantieband, zodat het onderdeel binnen de specificaties blijft naarmate de holte naar de bovengrens toe slijt.
- GD&T voor kunststoffen: gebruik het profiel, niet de positie: Kunststofonderdelen buigen, krimpen ongelijkmatig en hebben ontvormingshoeken. De werkelijke positie (plus of min cirkelzone) is fysiek relevant voor stijve metalen onderdelen, maar niet voor een gegoten kunststof nok die na het uitwerpen kantelt. Gebruik in plaats daarvan toleranties voor het oppervlakteprofiel – deze definiëren een 3D-zone waarbinnen het oppervlak moet liggen, zonder ervan uit te gaan dat het perfect georiënteerd is. Concentriciteit en symmetrie moeten bij kunststofonderdelen volledig worden vermeden; deze zijn bij niet-stijve onderdelen fysiek niet verifieerbaar.

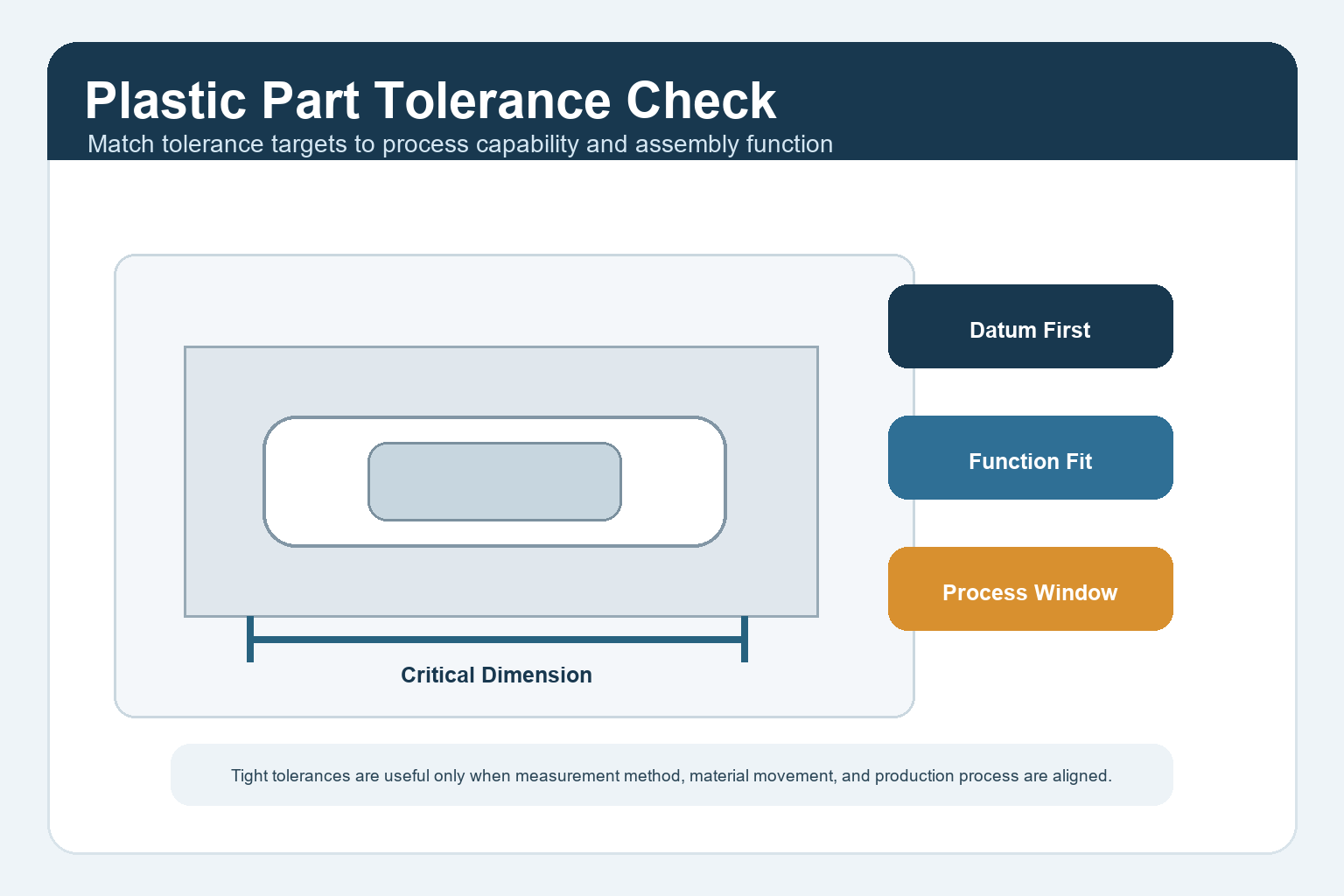

Functional Tolerance and Acceptance Plan
Plastic-part tolerances should be assigned from function, not by applying the tightest drawing value to every feature. A useful tolerance plan identifies the mating condition, functional datum, material state, service temperature and inspection method before the tool is released. This separates dimensions that control assembly or sealing from cosmetic variation that does not affect performance.
| Feature type | Primary control | Acceptance question | Evidence to request |
|---|---|---|---|
| Mounting holes | Position to functional datums, size and perpendicularity | Will the mating part assemble without forcing the hole pattern? | Datum-based dimensional report and functional assembly check |
| Sealing face | Flatness, profile, surface finish and seal compression | Will the seal remain effective after temperature and pressure cycling? | Profile or flatness data plus the agreed leak or pressure test |
| Snap-fit or latch | Clearance, deflection, return force and fatigue | Does the feature work across resin, temperature and moisture variation? | Force/displacement test in the specified conditioning state |
| Bearing or shaft bore | Size, roundness, position and surface condition | Is clearance valid at assembly and service temperature? | Conditioned bore measurement and mating-component fit check |
| Cosmetic surface | Texture, gloss, flash boundary and color uniformity | Which variation is visible, and which is functionally harmless? | Approved limit sample, viewing condition and cosmetic-zone drawing |
During sample approval, record actual values by cavity and define whether parts are measured dry as molded, after conditioning or at a controlled laboratory state. For critical dimensions, request a short-run capability study after the process window is stable. Measurement equipment and fixtures should be appropriate to the tolerance and the flexibility of the part; detailed method selection remains covered by the separate plastic-parts inspection and metrology guide.
Toepassingsmatrix voor de industrie
| Industrie | Standaardonderdelen | Materiaal/Kwaliteit | Belangrijkste vereiste |
|---|---|---|---|
| Medische apparaten | Spuitzuigers, Luer-aansluitingen, inhalatorbehuizingen | plus of min 0,05-0,10 mm bij kritieke afdichtingen | ISO 13485; functionele validatie in plaats van dimensionale validatie |
| Automotive | Connectorbehuizingen, sensorbeugels, vloeistofaansluitingen | plus of min 0,10-0,20 mm | Temperatuurbereik -40 tot +120 °C; moet na thermische cycli nog steeds passen |
| Consumentenelektronica | Telefoonhoesjes, laptophoesjes, armbanden | plus of min 0,08-0,15 mm bij cosmetische openingen | Zichtbare kwaliteitsmaatstaf op basis van spleet en stap; spleet van 0,1 mm zichtbaar voor de gebruiker |
| Industriële apparatuur | Tandwielbehuizingen, lagerzittingen, pomphuizen | plus of min 0,10-0,25 mm | Moet in goede staat blijven na blootstelling aan olie of chemicaliën en na temperatuurschommelingen |
Kostenbeslissingskader
Toleranties beïnvloeden de matrijskosten op niet-lineaire wijze: Een matrijs die is ontworpen voor een tolerantie van plus of min 0,20 mm kost mogelijk $12.000. Als dezelfde onderdeelgeometrie wordt aangescherpt tot plus of min 0,10 mm, komt daar $5.000-8.000 bij voor bewerking met hogere precisie, gehard staal en conforme koeling. Een verdere aanscherping tot plus of min 0,05 mm kost nog eens $8.000-15.000 – waardoor de totale kosten 2-3x zo hoog uitkomen voor een specificatie die 4x strenger is.
De afweging tussen processtappen: Als het onderdeel daadwerkelijk een tolerantie van plus of min 0,05 mm of beter vereist, is spuitgieten wellicht niet de juiste productiemethode. CNC-bewerking van kunststofblokken bereikt een nauwkeurigheid van plus of min 0,05 mm tegen lagere gereedschapskosten ($0-matrijs, $15-50/onderdeel bewerking) voor volumes onder de 500 stuks. Bij meer dan 5.000 stuks zijn de bewerkingskosten per onderdeel doorgaans hoger dan de afgeschreven matrijskosten.
Beslissingsregel: Ontwerp onderdelen voor spuitgieten met een basisafwijking van plus of min 0,15 mm. Pas alleen de toleranties aan die absoluut noodzakelijk zijn – lagerzittingen, afdichtingsgroeven, oppervlakken voor klikverbindingen. Elke aangescherpte tolerantie brengt extra kosten met zich mee; elke onnodige tolerantie leidt gegarandeerd tot geschillen.
Veelvoorkomende storingen en oplossingen
| Defect | Uiterlijk | Oorzaak | Oplossing |
|---|---|---|---|
| Buiten de tolerantie na conditionering | Het onderdeel voldoet aan de specificaties in droge toestand, maar voldoet niet aan de specificaties na vochtmeting | Nylon nam 1,5-2,5% vocht op en zwol op tot 0,5-1,5% | Stel de voorbehandeling vóór de meting in; vergroot de tolerantie of gebruik de GF-kwaliteit |
| Variatie in krimp bij het gieten | Variatie tussen holtes of tussen afzettingen van meer dan 0,1 mm | Procesinstabiliteit: smelttemperatuur plus of min 5 °C, drukafwijking tijdens het op druk houden | Het proces stabiliseren binnen een marge van plus of min 3 °C en plus of min 50 PSI; SPC toepassen op kritieke afmetingen |
| Vervorming die ervoor zorgt dat de specificaties niet worden gehaald | Het onderdeel verdraait zich na het uitwerpen, de afmetingen veranderen | Differentiële afkoeling; anisotrope GF-oriëntatie | Gebruik een Mold Flow-analyse; zorg voor een evenwichtige koeling; verplaats de ingangen voor een symmetrische vulling |
| Slijtage van gereedschap die de tolerantie overschrijdt | Afmetingen van de holtes nemen toe naarmate de productie vordert | GF-slijtage op zacht staal; hoge injectiesnelheid bij de ingang | Upgrade naar H13/D2; slijtvlakken van hardchroom; controleren na elke 25.000 schoten |
Waarom zou u voor uw project kiezen voor nylonkunststof?
Precisieproductie
Meer dan 30 CNC- en spuitgietcellen onder één dak
ISO 9001:2015-gecertificeerd
Gecertificeerd kwaliteitssysteem, volledige inspectierapporten
Levertijd van 15-25 dagen
Snelle levering, met mogelijkheden voor spoedverzending
Wereldwijde verzending
Lucht- en zeevracht naar Noord-Amerika, Europa en Azië
Download onze gids over technische toleranties
Gratis PDF-referentiegids met technische gegevens, ontwerpregels en checklists voor leveranciers.
Verwante artikelen
Veelgestelde vragen
Wat is de kleinste haalbare tolerantie voor kunststof spuitgietonderdelen?
Voor ongevulde amorfe materialen (ABS, PC) in een goed ontworpen matrijs: een tolerantie van plus of min 0,05 mm is haalbaar voor details kleiner dan 50 mm in de buurt van de ingang. Voor semi-kristallijne materialen (PA66, POM, PP): plus of min 0,08-0,10 mm is de praktische ondergrens. Deze waarden gaan uit van: gehard matrijsstaal (H13+), strakke procescontrole (plus of min 3 °C, plus of min 50 PSI) en meting bij een gedefinieerd vochtgehalte. Bij commerciële spuitgietproductie tegen concurrerende prijzen moet men rekening houden met plus of min 0,15 mm als standaard nauwe tolerantie – alles wat nog nauwkeuriger is, vereist onderhandeling, hogere kosten en gedocumenteerde haalbaarheidsstudies.
Waarom zijn de toleranties bij kunststof groter dan bij metaal?
Drie fysische redenen: (1) Krimp – kunststoffen krimpen 0,5-2,5% tijdens het afkoelen, en die krimp varieert afhankelijk van de procesparameters en de geometrie van het onderdeel. Metalen krimpen veel minder en met een constante snelheid. (2) Vochtopname – nylon neemt 2–8% water op ten opzichte van het gewicht, waardoor het 0,5–1,5% in afmeting uitzet. Metalen nemen geen water op. (3) Visco-elasticiteit – kunststoffen kruipen onder belasting en ontspannen zich na het uitwerpen. Een gegoten kunststof onderdeel dat 5 minuten na het uitwerpen wordt gemeten, zal 24 uur later andere afmetingen vertonen naarmate de interne spanningen afnemen. Geen van deze drie factoren is in dezelfde mate van toepassing op metalen.
Kan ik GD&T (geometrische maatvoering en tolerantie) toepassen op kunststofonderdelen?
Ja, maar met de nodige voorzichtigheid. De standaard GD&T (ASME Y14.5) gaat uit van stijve onderdelen – een geldige aanname voor metalen, maar niet voor kunststoffen die buigen, kruipen en van vorm veranderen onder invloed van temperatuur en vocht. Aanbevelingen: (1) Gebruik het oppervlakteprofiel voor vormcontrole in plaats van vlakheid/rechtheid – dit definieert een 3D-tolerantiezone zonder uit te gaan van stijfheid. (2) Vermijd concentriciteit en symmetrie – deze vereisen gelijktijdige meting van tegenoverliggende punten, wat fysiek gezien geen zin heeft bij een flexibel onderdeel. (3) Specificeer de meetomstandigheden (temperatuur, vochtigheid, tijd na het spuitgieten). (4) Verwijs naast GD&T-aanduidingen ook naar DIN 16901 voor kunststofspecifieke tolerantieklassen.
Gelden er voor verschillende kunststofsoorten verschillende tolerantie-eisen?
Ja, aanzienlijk. Amorf kunststof (ABS, PC, PS) krimpt minder en gelijkmatiger dan semikristallijn kunststof (PA, PP, POM, PEEK). Voor hetzelfde onderdeel van 100 mm kan ABS een tolerantie van plus of min 0,08-0,15 mm aan, terwijl ongevulde PP een tolerantie van plus of min 0,15-0,35 mm nodig heeft. Met glas versterkte soorten krimpen minder, maar meer anisotroop – de tolerantie in de vloeirichting kan strakker zijn dan bij ongevulde soorten, terwijl de tolerantie in de dwarsrichting groter is. Nylon vertoont vochtgedreven maatveranderingen waarmee rekening moet worden gehouden, ongeacht het glasgehalte. Geef toleranties altijd per materiaal aan, en niet als algemene opmerking – de leverancier moet weten op welk materiaal de tolerantie van toepassing is.
