Gieten van elektronische componenten wordt bepaald door eisen op het gebied van precisie, hittebestendigheid, vlambestendigheid en betrouwbaarheid, en niet alleen door de prijs van de kunststof. Kopers moeten, voordat de matrijzenproductie van start gaat, een afweging maken tussen pasvormstabiliteit, isolatie, ESD-gedrag, de specificaties van de connectoren en de verwachtingen op het gebied van naleving van normen.
For electronics that also see outdoor service or cleaning chemicals, review UV stabilized nylon, nylon moisture absorption, and the Tabel met chemische compatibiliteit van nylon before the resin is locked.
Een verkeerde keuze van kunststof of spuitgietmethode kan leiden tot kromtrekken, broze klemmen, een slechte pasvorm van de connectoren of thermische problemen, zelfs lang nadat de monsters er op het eerste gezicht acceptabel uitzien. Nylon Plastic kan de elektrische omgeving en de werking van het onderdeel beoordelen voordat het materiaal definitief wordt vastgesteld.
In één oogopslag
| Vereiste | Wat je moet controleren | Opmerking voor de koper |
|---|---|---|
| Hittebestendigheid | Continue bedrijfstemperatuur en lokale warmteplekken | Piekhitte en langdurige hitte zijn niet hetzelfde |
| Brandgedrag | Vereiste brandklasse en wanddikte in de context | Geef geen vlamvertragende hars op als daar geen daadwerkelijke behoefte aan is |
| Maatnauwkeurigheid | Pasvorm van de connector, geometrie van de vergrendeling en beweging na het gieten | Kleine afwijkingen in de pasvorm kunnen de opbrengst van de assemblage negatief beïnvloeden |
| Elektrisch gedrag | Isolatie, antistatisch of ESD-vereisten | Kies de eigenschap die het betreffende apparaat vereist |
| Uiterlijk en afdichting | Cosmetische aansluitingen, klikverbindingen en pakkingaansluitingen | De geometrie van de behuizing moet samen met de functie worden beoordeeld |

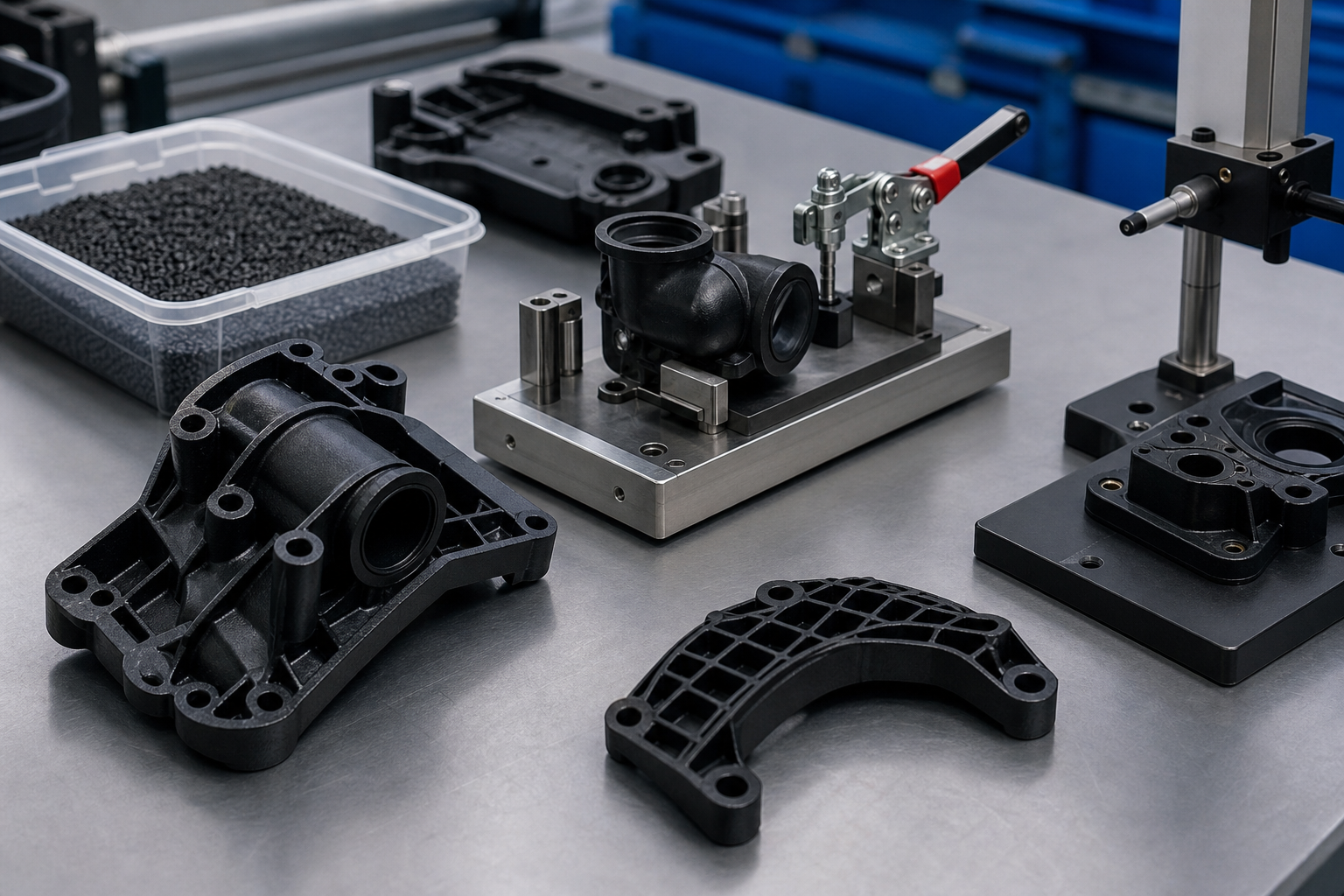

Hoe kies je de juiste kunststof voor het spuitgieten van elektronische onderdelen?
Veelgebruikte materialen zijn onder meer nylon, PBT, PC, PC/ABS en vlamvertragende mengsels. Nylon is zeer geschikt voor connectoren en structurele interne onderdelen, maar er moet zorgvuldig rekening worden gehouden met het gedrag bij vocht. PBT wordt vaak gekozen voor elektrische connectoren vanwege de maatvastheid en de elektrische prestaties. PC en PC/ABS worden vaak gebruikt voor behuizingen waarbij uiterlijk en slagvastheid van belang zijn.
De beste materiaalkeuze hangt af van de gebruiksomgeving van het apparaat, de nauwkeurigheid van de connector, de wanddikte en de vraag of brandwerendheid of ESD-bescherming daadwerkelijk vereist is.
Belangrijke controles vóór de gereedschapsbouw
- Bepaal de werkelijke thermische belasting: niet alleen een nominale temperatuur.
- Geef aan of ESD-bescherming of isolatie vereist is: dit zijn verschillende materiaaltrajecten.
- Controleer de toleranties van de connectoren en de kenmerken van de vergrendeling: Kleine afwijkingen in de vorm kunnen de assemblage tot stilstand brengen.
- Pas de vereiste vlamgrootte aan de wanddikte aan: De resultaten van harsproeven zijn afhankelijk van de testomstandigheden.

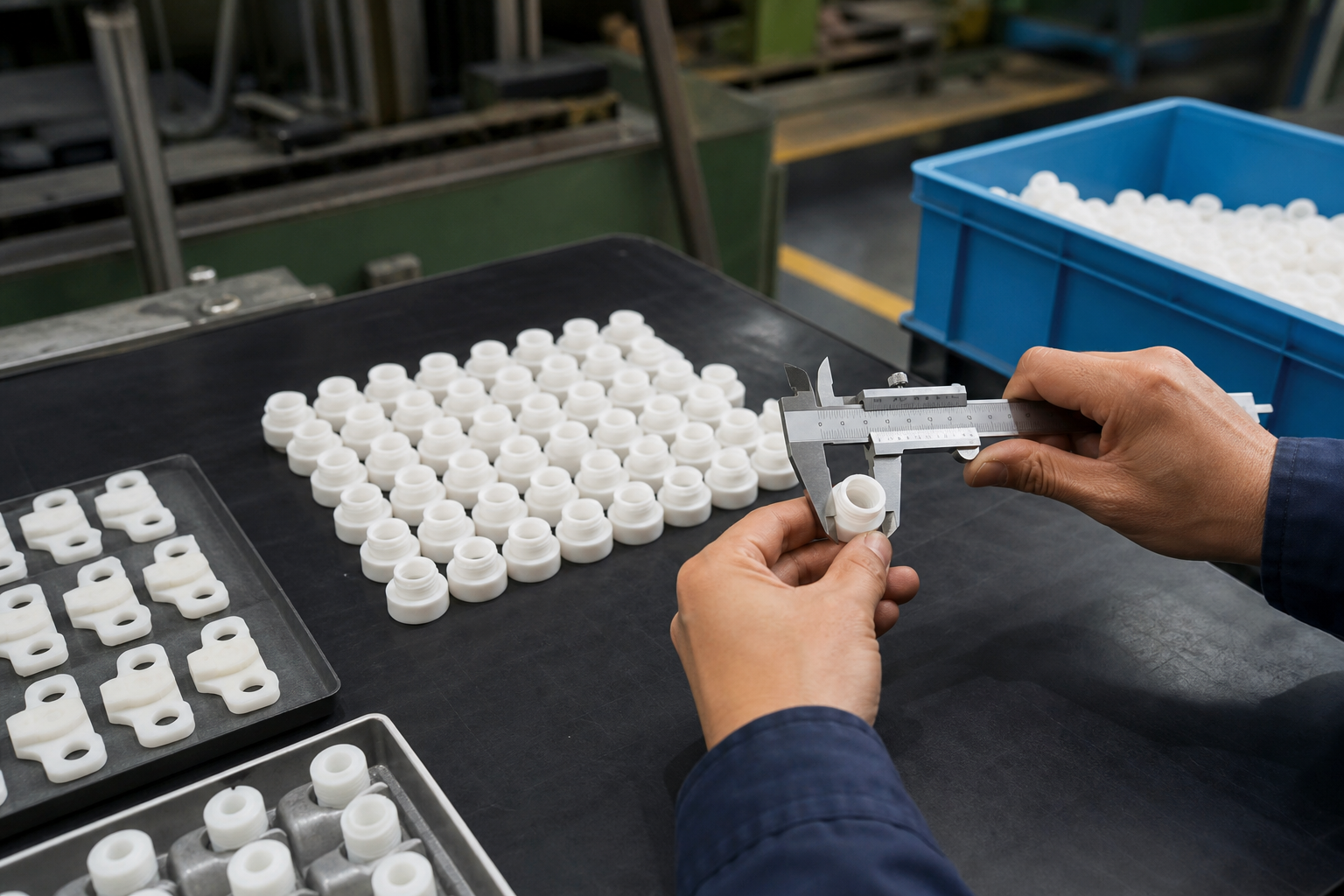

- Houd rekening met krimp en verplaatsing na het gieten: Voor precisie-elektronicaonderdelen zijn stabiele inspectieomstandigheden vereist.
Veelvoorkomende problemen bij het gieten van elektronische componenten en oplossingen daarvoor
| Probleem | Waarschijnlijke oorzaak | Oplossing |
|---|---|---|
| Fout bij het aansluiten van de connector | Vervorming of tolerantieafwijking na het gieten | Controleer de keuze van de hars, de indeling van de ingangskanalen en de inspectiestatus |
| Kenmerken van broze breuken | Verkeerd materiaal of te veel vulmiddel | Controleer de geometrie van de klem en het gedrag bij botsingen nogmaals |
| Vervorming van de behuizing in de buurt van warmtebronnen | De thermische behoefte is onderschat | Gebruik een hittebestendiger hars en controleer het ontwerp van de wanden |
| Functionele problemen als gevolg van statische elektriciteit | Vereiste inzake elektrische eigenschappen niet in een vroeg stadium vastgesteld | Verduidelijk de vereisten op het gebied van ESD, antistatische maatregelen of isolatie voordat u een offerte opstelt |
Elektronica-spuitgietbehuizingen versus algemene kunststofbehuizingen
Bij elektronische onderdelen is doorgaans meer controle nodig op de pasvorm, het thermisch gedrag en de elektrische eigenschappen dan bij behuizingen voor algemeen gebruik. Een leverancier die het onderdeel louter als een generieke behuizing beschouwt, loopt het risico de werkelijke ontwerprisico’s pas in een laat stadium van het project te onderkennen.
Waarom kiezen voor nylon?
Nylon Plastic helpt kopers om de keuze van de kunststof, de geometrie van het onderdeel en het spuitgietproces op elkaar af te stemmen nog voordat de eerste matrijstest plaatsvindt. Dit vermindert het risico op een slechte pasvorm van de connector, thermische vervorming en vermijdbare herontwerpen.
Gerelateerde lezen
- Nylon versus PBT
- Spuitgieten van polycarbonaat
- PC-ABS versus polycarbonaat
- Op maat gegoten kunststofonderdelen
- Gids voor toleranties van kunststofonderdelen
Veelgestelde vragen
Wat is het spuitgieten van elektronische onderdelen?
Het gaat om het spuitgieten van kunststofonderdelen die worden gebruikt in elektrische en elektronische producten, zoals behuizingen, connectoren, klemmen en interne constructieonderdelen.
Welke materialen worden vaak gebruikt voor het spuitgieten van elektronica?
Veelgebruikte materialen zijn onder meer nylon, PBT, PC, PC-ABS en vlamvertragende technische kunststoffen.
Wanneer is nylon een goede keuze voor elektronische onderdelen?
Nylon kan een goede keuze zijn voor verbindingsstukken en constructieonderdelen, mits de invloed van vocht en de maatvastheid zorgvuldig worden beoordeeld.
Moeten alle elektronische onderdelen van vlamvertragende hars worden gemaakt?
Nee. Vlamvertragende hars mag alleen worden voorgeschreven wanneer de productvereisten dit daadwerkelijk vereisen.
Wat moet ik opsturen voor een offerte voor het spuitgieten van elektronica?
Stuur de tekening, de bedrijfstemperatuur, de elektrische specificaties, het jaarlijkse productievolume en de kritische pasmaten door.
Stuur de tekening van de behuizing of connector en de gebruiksomgeving van het apparaat op als u hulp wilt bij het selecteren van het juiste spuitgietmateriaal.
